Решения за тръби от неръждаема стомана и легирана стомана за инженерни машини
В индустрията за инженерни машини тръбите се използват широко вхидравлични системи, линии за пренос на течности, охлаждащи кръгове, инструментални системи, структурни компонентии оборудване, работещо в корозивни или взискателни среди.
TORICH доставя безшевни тръби от неръждаема стомана, заварени тръби от неръждаема стомана, прецизни тръби, тръби за инструменти, хидравлични тръби и избрани тръби от легирана стомана за строително оборудване, минни машини, подемно оборудване и тежко{0}}промишлени системи.
Независимо дали търсите тръби за хидравлични линии, тръби за охладителна система, устойчиви на корозия-тръби или структурни тръби с висока-якост, TORICH предоставя цялостно решение.
Гама размери:
TORICH доставя тръби за строителни машини и оборудване в широк диапазон от размери, свъншни диаметриот3 мм до 630mm идебелини на стенитеот0,5 mm до 40 mm.
Материали:
- Неръждаема стомана: 304 / 304L / 316L / 321 / 2205 / 2507
- Легирана стомана: 4130 / 4140 / 42CrMo4
Стандарти:
- ASTM A269 / ASTM A213 / ASTM A312 / ASTM A511 / ASTM A513 / ASTM A519
- EN 10216-5 / EN 10305-1 / EN 10305-2 / EN 10305-4
- DIN 2391 / DIN 2393
- JIS G3446 / JIS G3445

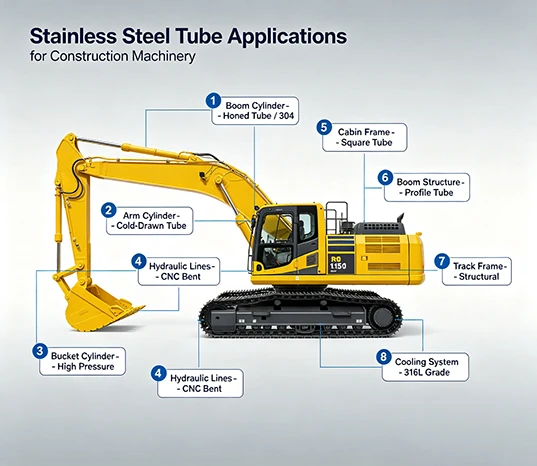

Инженерни машини Приложения за тръби от неръждаема стомана

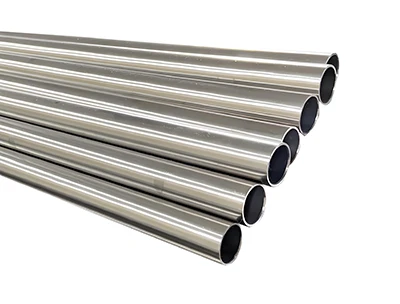

Хидравлична цилиндрова система
Решение за тръба:Безшевна тръба от неръждаема стомана / шлифована тръба
Типични оценки:304 / 316L / 316 / 2205 / 2507 / 17-4PH
Размери:OD: 30–300 mm|WT: 3–40 мм
Стандарти:ASTM A269 / ASTM A213 / EN 10305-1 / DIN 2391
Постижимо качество:Толерантност на отвора H8–H9, Ra По-малка или равна на 0,4 μm, праволинейност По-малка или равна на 0,5 mm/m и устойчивост на хидростатично налягане По-голяма или равна на 400 бара за стабилно уплътняване в тежко-натоварени хидравлични цилиндри.

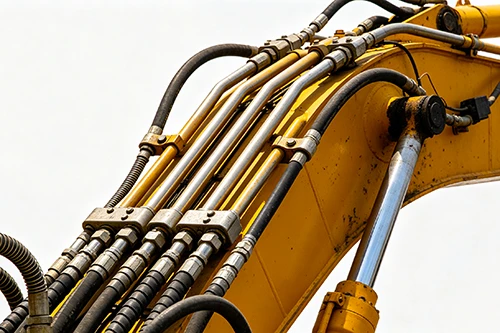

Хидравлична тръбопроводна система
Решение за тръба:Прецизна безшевна тръба от неръждаема стомана за-предаване на хидравлична течност под високо налягане
Типични оценки:304 / 304L / 316L
Размери:OD: 6–60 mm|WT: 0,5–4,0 мм
Стандарти:ASTM A269 / EN 10216-5 / DIN 2391
Постижимо качество:Налягане на разрушаване 400–800 бара с толеранс на OD ±0,08 mm, плътна огъваемост и нулеви -течове при условия на вибрация и циклично налягане.

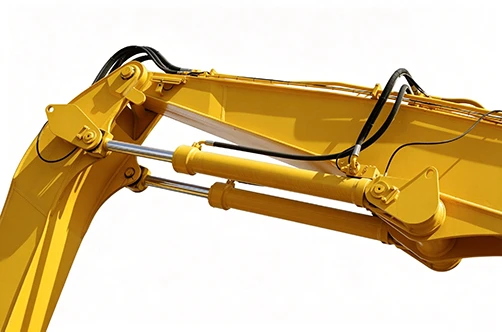

Структурна система на стрелата
Решение за тръба:Структурна тръба от-неръждаема стомана/сплав с висока якост за възли на стрела и рамо
Типични оценки:304 / 316L / 2205 / 2507 / 4130 / 4140 / 42CrMo4
Размери:OD: 50–325 mm|WT: 4–40 мм
Стандарти:ASTM A519 / EN 10297 / EN 10216-5
Постижимо качество:Граница на провлачване 355–650 MPa, якост на опън 520–900 MPa, издръжливост на умора По-голяма или равна на 10⁶ цикъла и контролирана праволинейност в рамките на 0,3–0,5 mm/m за структурна стабилност при циклично натоварване.
Система за гориво и смазване на двигателя
Решение за тръба:Безшевна тръба от неръждаема стомана за системи за пренос на гориво, масло и хидравлични течности
Типични оценки:304 / 304L / 316L
Размери:OD: 4–50 mm|WT: 0,5–3,0 мм
Стандарти:ASTM A269 / ASTM A632 / EN 10305-1
Постижимо качество:Вътрешна чистота ISO 4406 По-малко или равно на 18/16/13 еквивалент, скорост на изтичане По-малко или равно на 1×10⁻⁶ mbar·L/s и стабилна химическа устойчивост при излагане на дизелово гориво, хидравлично масло и смазочни материали.
Тръби на охладителната система
Решение за тръба:Тръба от неръждаема стомана за охлаждане на двигателя и кръгове за охлаждане на хидравлично масло
Типични оценки:304L / 316L / 321
Размери:OD: 6–25 mm|WT: 0,5–2,0 мм
Стандарти:ASTM A269 / ASTM A213 / EN 10216-5
Постижимо качество:Устойчивост на термични цикли от -40 градуса до 200 градуса, по-голяма или равна на 500 часа устойчивост на солен спрей и стабилна механична цялост при условия на непрекъснат поток на охлаждащата течност.

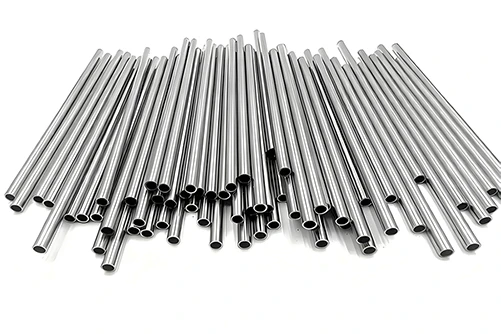

Инструменти и система за управление
Решение за тръба:Прецизни инструменти от неръждаема стомана и капилярна тръба за сензорни и контролни системи
Типични оценки:304L / 316L
Размери:OD: 3–25 mm|WT: 0,5–2,0 мм
Стандарти:ASTM A269 / ASTM A632 / EN ISO 1127
Постижимо качество:Толеранс на OD ±0,05 mm, WT толеранс ±0,03 mm, Ra По-малка или равна на 0,2 μm вътрешна повърхност и стабилно предаване на налягане до 600 бара с хелиево{4}}непроницаемо изпълнение.

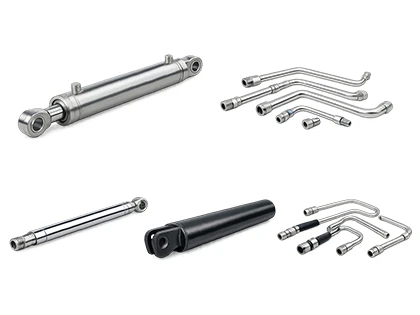

Персонализирани тръби от неръждаема стомана за инженерни машини
1. Персонализиране на размерите и геометрията
- Предлагаме персонализиране за не-стандартни размери с външен диаметър (OD) от 3 mm–630 mm и дебелина на стената (WT) от 0,5 mm–40 mm.
- Толерансът на вътрешния диаметър за тръбите на хидравличния цилиндър може да се контролира в диапазона H7–H9.
- Поддържаме персонализирането на тръби със специална-форма, включително елипсовидни, плоски, многоъгълни, сливови-цветове, трапецовидни и асиметрични напречни-сечения.
- Предлагат се услуги за огъване на тръби по поръчка с минимален радиус на огъване от 1,5D–3D.
2. Вътрешна повърхност и контрол на чистотата
- Персонализирана грапавост на вътрешната повърхност: Ra По-малко или равно на 1,6 μm (стандартен индустриален клас); Ra По-малко или равно на 0,8 μm (хидравличен клас); Ra По-малко или равно на 0,4 μm (клас на точност).
- Наличните процеси включват механично полиране, декапиране и пасивиране, ярко отгряване, вътрешно хонинговане на отвора и шлифоване и валцово полиране.
- Поддържа стандарти за чистота ISO 4406, както и защитни крайни капачки или тапи за транспортиране.
3. Персонализиране на материала
- Аустенитна неръждаема стомана: 304 / 304L / 316L / 321 (общи хидравлични системи, устойчиви на корозия-флуидни линии, заварени възли)
- Феритна неръждаема стомана: 409L / 439 / 441 (изпускателни системи и приложения със средна-до-висока температура)
- Дуплексна неръждаема стомана: 2205 / 2507 (хидравлични системи с високо-налягане и тежки корозивни среди)
- Топлоустойчива-неръждаема стомана: 310S (продължителна работа при висока-температура)
- Сплави на-основа на никел: Inconel / Hastelloy (критични системи, включващи екстремна корозия и високи температури)

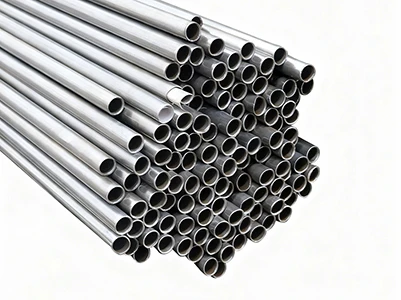

- Хром-молибденова стомана: 4130 / 4140 (хидравлика с ултра{3}}високо{4}}налягане и носещи приложения-на структурно натоварване)
4. Механична якост и рейтинг на налягане
- Работно налягане: 100 – 1000+ bar (дизайнът зависи от конкретното приложение)
- Налягане на разрушаване: По-голямо или равно на 2,5 – 4,0 × работно налягане
- Показатели на умора: 10⁵ – 10⁷ цикъла (хидравличен импулсен тест)
- Укрепване при-студена работа: 10% – 60% увеличение на силата
- Опции за топлинна обработка: отгряване / обработка с разтвор / облекчаване на напрежението
- Диапазон на твърдост: 80 HRB – 45 HRC (в зависимост от материала)
- Контрол на праволинейността: По-малко или равно на 0,5 mm/m (клас на точност)
5. Персонализиране на края на тръбата и връзката
- Прецизно изрязани / очистени / скосени краища; разширяване, разширяване и намаляване на краищата
- Резбови / заварени / фланцови интерфейси (DIN, JIC, ORFS, SAE съвместими)
- Персонализирани OEM интерфейси, бързи конектори и проследимост на лазерно маркиране
Нашият сертификат
IATF 16949:2016
ISO 9001:2015
Сертификат за система за управление на околната среда
Свързани продукти
ЧЗВ
01. Поддържате ли персонализирани размери?
02.Какви приложения служат вашите тръби от неръждаема стомана в строителни машини?
03.Какви повърхностни обработки са налични за тръби за инженерни машини?
04.Какви материали са налични?
05. Какво е постижимото ниво на точност?
06. Тръбите от неръждаема стомана са склонни към надраскване и корозия по време на-морски транспорт на дълги разстояния; как ги опаковаш?
