Описание на продуктите
Спецификации на продукта
| Стандарти | ASTM B152 / ASTM B75 / ASTM B111 |
| Тръбни материали | C11000 / C12200 / CuNi 90/10 |
| Материали за перки | Медна лента или CuNi лента |
| Външен диаметър (OD) | 12 мм – 38 мм (с възможност за персонализиране) |
| Дебелина на стената (WT) | 0,7–2 мм (с възможност за персонализиране) |
| Височина на перката | 6–15 мм (с възможност за персонализиране) |
| Дебелина на перките | 0,2-0,5 mm (персонализирано) |
| Дължина на тръбата | Може да се персонализира при поискване |
| Състояние | Закален/освободен-от напрежението |

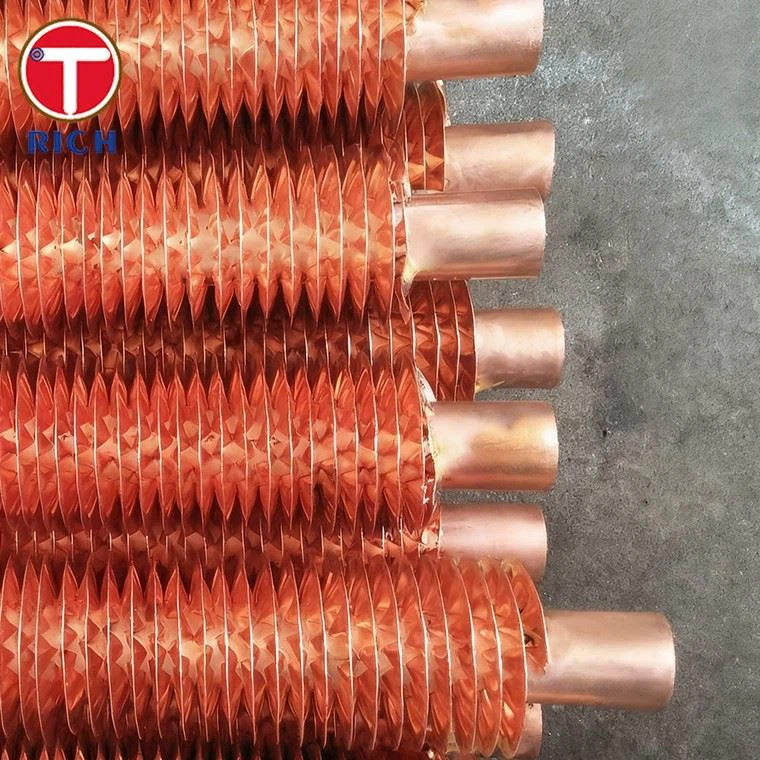

C11000 спирално навита тръба с ребра има съдържание на мед от най-малко 99,90% и топлопроводимост до 388 W/(m·K)-25 пъти по-висока от тази от неръждаема стомана 316L, което ги прави подходящи за стандартни жилищни и търговски ОВК системи.
C12200 фосфор-дезоксидирани медни тръби показват отлична устойчивост на водородна крехкост по време на заваряване. В сравнение с C11000, те са по-подходящи за заваряване на сложни тръбопроводни системи и за използване в централни климатични модули, подложени на чести цикли на стартиране-стоп или дългосрочна-продължителна работа.
Тръбите от мед-никелова сплав CuNi 90/10 издържат на морска вода с висока-соленост и солена вода,-съдържаща хлорид, което ги прави идеални за сурови среди с висока соленост и влага, като ОВК системи в морски съдове и крайбрежни зони.
Персонализирани услуги
- TORICH предлага персонализирани опции за материали, позволяващи гъвкави комбинации от материали за основна тръба и ребра-като CuNi 90/10 основни тръби с CuNi 70/30 ребра.
- Височината, дебелината и разстоянието на ребрата могат да бъдат пригодени, за да отговарят на специфични изисквания за балансиране на топлопреминаването и падането на налягането. Предлагат се и подобрени дизайни на перките, като жалузи или гофрирани перки.
- Краищата на тръбите могат да бъдат обработени чрез разваляне, щанцоване, фланцоване, квадратно изрязване или скосяване; това елиминира необходимостта от вторично заваряване и осигурява директна съвместимост с връзки за топлообменници, кондензатори и изпарители на климатични -климатици.
Химичен състав
| елемент | Cu (%) | Ni (%) | Fe (%) | P (%) | други |
|---|---|---|---|---|---|
| C11000 | По-голямо или равно на 99,90 | - | - | - | Следи от примеси |
| C12200 | По-голямо или равно на 99,90 | - | - | 0.015–0.040 | Следи от примеси |
| CuNi 90/10 | Баланс | 9.0–11.0 | 1.0–1.8 | - | Mn, микроелементи |
Механични свойства
| Собственост | Якост на опън (MPa) | Сила на провлачване (MPa) | Удължение (%) | Твърдост (HV) |
| C11000 | По-голямо или равно на 210 | По-голямо или равно на 60 | По-голямо или равно на 40 | 40–70 |
| C12200 | По-голямо или равно на 220 | По-голямо или равно на 70 | По-голямо или равно на 35 | 45–75 |
| CuNi 90/10 | По-голямо или равно на 300 | По-голямо или равно на 120 | По-голямо или равно на 30 | 80–120 |
Възможни алтернативни оценки
- За някои приложения за промишлено охлаждане или високо{0}}температурни димни газове могат да се обмислят оребрени тръби от неръждаема стомана-с основни тръби от неръждаема стомана (304/316) с навити ребра от неръждаема стомана-поради тяхната превъзходна устойчивост на налягане и температура.
- CuNi 70/30 предлага по-добра устойчивост на корозия, -предизвикана от потока на морска вода и биозамърсяване от CuNi 90/10, което го прави подходящ за офшорни HVAC системи.
- За жилищни HVAC системи алуминиевите сплави (AA 1100/3003) са жизнеспособна опция, тъй като са по--рентабилни от медта.
области на приложение
Благодарение на отличната си топлопроводимост спирално навитата тръба с ребра е подходяща за приложения като централни климатични системи, топлообменници на охладители, кондензатори с въздушно -охлаждане, покривни HVAC модули, вентилаторни конвектори (FCU), вентилационни системи с възстановяване на топлината (HRV/ERV), HVAC системи за търговски сгради и кондензатори за морски климатици.
Покажи продукти
Оборудване за тестване
Фабрично оборудване
Оборудване за ецване
Продуктов пакет
ЧЗВ
Въпрос: Могат ли тези оребрени тръби да бъдат огънати в U-форма?
A: Да. В загрято, меко състояние, нашите оребрени тръби могат да бъдат огънати, при условие че се поддържа достатъчен радиус на огъване (изискващо отстраняване или сплескване на ребрата в секцията на огъване).
В: Оребрените тръби CuNi 90/10 изискват ли допълнителна анти{2}}корозионна обработка или анти-замърсяване?
О: Не е необходимо допълнително лечение. Продуктите се подлагат на пасивиране и покритие против-замърсяване, преди да напуснат фабриката, което позволява директна употреба във влажна, солена-пръскаща или корозивна среда.
Въпрос: Какви предимства предлагат спирално навитите оребрени тръби в сравнение с традиционните оребрени тръби с вградени или гилзови-типи?
О: Спирално навитите ребра са интегрирани с основната тръба чрез заваряване или високо{0}}здраво механично свързване, елиминирайки контактното термично съпротивление, установено в тръбите от тип -втулка, и увеличавайки ефективността на топлопреноса с 15–30%. Те също така предлагат превъзходна устойчивост на вибрации и термичен удар, като гарантират, че перките няма да се разхлабят или отделят.
