Описание на продуктите
Спецификации на продукта
| Стандарти | EN 10216-5 |
| Класове стомана |
X2CrNiN23-4 (1.4362), X2CrNiMoN22-5-3 (1.4462), X2CrNiMoCuN25-6-3 (1.4507), X2CrNiMoN25-7-4 (1.4410), X2CrNiMoCuWN25-7-4 (1.4501) |
| Еквивалентни стандарти | ASTM A789 / A790 (UNS S32205, S32750, S32304, S32760, S32906); ASME SA-789/SA-790 |
| Външен диаметър (OD) | 12,7 мм-50,8 мм |
| Дебелина на стената (WT) | 0,5 мм-3,5 мм |
| Дължина | 6/12 м, или по поръчка |
| Повърхностна обработка | Bright Annealed |
| Производствен процес | Студено изтеглено, студено валцувано |
| Състояние | Отгрят разтвор |
Топлинната проводимост на дуплексната неръждаема стомана (~15 W/m·K) е по-висока от тази на аустенитната неръждаема стомана, докато нейният коефициент на топлинно разширение (~13×10⁻⁶/градус) е по-близък до този на въглеродната стомана. За топлообменници с кожух{4}}и-тръба тази характеристика спомага за намаляване на топлинното напрежение между тръбния лист и тръбния сноп.
U-образната тръба показва отлична устойчивост на корозия от морска вода; по-конкретно, степен 1.4462 има еквивалентно число на устойчивост на питинг (PREN) по-голямо или равно на 35, а степен 1.4410 има PREN по-голямо или равно на 42, което им позволява да издържат на среда с висока-хлоридна морска вода-съдържаща 35 000 до 70 000 ppm хлорид йони-за продължителни периоди.
Персонализирани услуги
- TORICH предлага персонализиране за не-стандартни радиуси на огъване; в допълнение към стандартните 1.5D и 2D U-гъвове, ние можем да произведем U-гъвове с различни дължини на крака, вложени много-комплекти U-гъви снопове и подобни конфигурации.
- При заявка можем да извършим обработка на краищата-на тръбата-включително развалцоване, скосяване, нарязване на резби и фланциране-за улесняване на съвместимостта с автоматизираните процеси на разширяване на-към-тръбна плоча и инсталационни процеси за заваряване.
- Предоставяме персонализирани услуги за опаковане и етикетиране, като използваме -неръждаема хартия, пластмасови капачки и опаковъчни материали като каси от шперплат или стоманени плъзгачи; предлагаме и услуги по изработване на шаблони и маркиране.
Химичен състав
| Степен | Стоманен номер | C Макс | Си Макс | Mn Макс | P Макс | S Макс | Кр | Ni | мо | Cu | N |
|---|---|---|---|---|---|---|---|---|---|---|---|
| X2CrNiN23-4 | 1.4362 | 0.03 | 1.00 | 2.00 | 0.035 | 0.015 | 22.0–24.0 | 3.5–5.5 | 0.1–0.6 | - | 0.05–0.20 |
| X2CrNiMoN22-5-3 | 1.4462 | 0.03 | 1.00 | 2.00 | 0.035 | 0.015 | 21.0–23.0 | 4.5–6.5 | 2.5–3.5 | - | 0.10–0.22 |
| X2CrNiMoCuN25-6-3 | 1.4507 | 0.03 | 0.80 | 1.50 | 0.035 | 0.015 | 24.0–26.0 | 6.0–8.0 | 2.5–4.0 | 0.5–1.5 | 0.20–0.30 |
Механични свойства
| Степен | Стоманен номер | Якост на опън (Rm) MPa | Граница на провлачване Rp0,2 MPa | Удължение А (%) | Твърдост HB Макс |
|---|---|---|---|---|---|
| X2CrNiN23-4 | 1.4362 | 600–850 | По-голямо или равно на 450 | По-голямо или равно на 25 | 270 |
| X2CrNiMoN22-5-3 | 1.4462 | 640–840 | По-голямо или равно на 450 | По-голямо или равно на 25 | 290 |
| X2CrNiMoCuN25-6-3 | 1.4507 | 750–950 | По-голямо или равно на 550 | По-голямо или равно на 20 | 310 |
Възможни алтернативни оценки
- За работни условия, включващи околна-температура, ниска-соленост на морска вода, аустенитната неръждаема стомана 1.4404 (316L) е подходящ избор; той е много-подходящ за малки-мащабни единици за обезсоляване на морска вода с-ниски{6}}параметри и предлага по-ниски разходи.
- За условия на концентрирано изпаряване на морска вода, включващи температури над 70 градуса и концентрации на хлоридни йони над 60 000 ppm, може да бъде избрана супер-аустенитна неръждаема стомана 904L; въпреки това, тъй като здравината му е значително по-ниска от тази на дуплексната неръждаема стомана, това налага използването на по-дебели стени на тръбата.
области на приложение
- Много{0}}етапна бърза фаза (MSF): снопове от изпарителни тръби, секции за предварително нагряване на захранващата вода, блокове за възстановяване на кондензат
- Дестилация с много{0}}ефект (MED): топлообменници с рециркулация на саламура, кондензатори с краен{1}}ефект
- Обратна осмоза (RO): Тръбопроводи за солен разтвор с високо{0}}налягане, топлообменници за оползотворяване на енергия, нагреватели за-третиране на пермеат на RO
- Спомагателни системи за инсталации за обезсоляване: охладители за морска вода, охладители за изпускане на саламура, охладители за дестилат
Покажи продукти
Оборудване за тестване
Фабрично оборудване
Оборудване за ецване

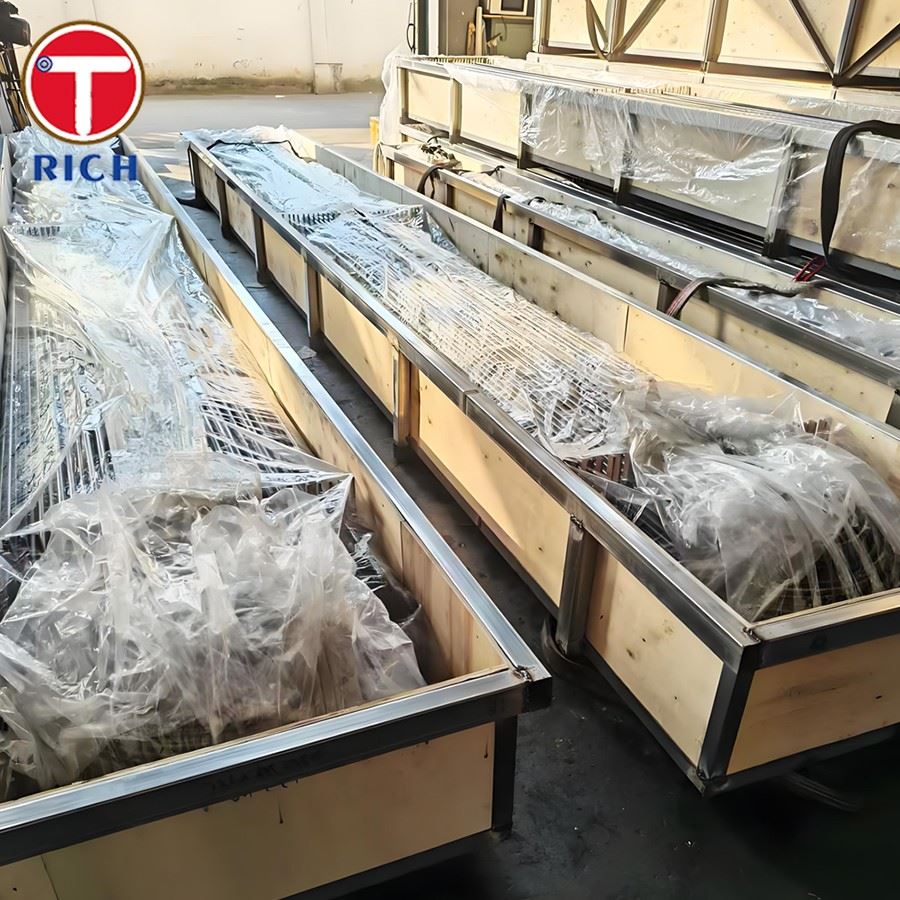

Продуктов пакет
ЧЗВ
В: Какъв е минималният наличен радиус на огъване за доставените U-гънки?
О: Стандартният радиус на огъване е 1,5 пъти външния диаметър на тръбата (R=1.5D). Можем също така да предоставим персонализирани компактни колена до R=1.2D, предмет на оценка на специфичните изисквания за дебелина на стената и външен диаметър.
Въпрос: Задължително ли е отгряването на разтвора след процеса на огъване?
A: Да. Процесът на студено огъване въвежда деформационен мартензит и вътрешни напрежения, които компрометират устойчивостта на корозия. Нашият стандартен производствен протокол включва обработка с отгряване след-огъване в разтвор в защитна атмосфера, последвано незабавно от декапиране.
В: Какви са предимствата от използването на дуплексни U-гъви от неръждаема стомана в сравнение с титаниеви U-тръби?
О: Въпреки че титанът предлага изключителна устойчивост на корозия, той страда от лоша топлопроводимост, висока цена и изисква специализирани процедури за свързване на тръба-към-тръбна плоча. Дуплексната неръждаема стомана (напр. 1.4410), обратно, притежава висока механична якост-позволяваща значително намаляване на теглото-и разполага с коефициент на топлинно разширение, който съвпада много с този на тръбния лист, осигурявайки стабилни и надеждни разширителни фуги; освен това предлага по-ниска обща цена.
