Описание на продуктите
Спецификации на продукта
| Стандарти |
ASTM A269/A269M |
| Класове стомана | TP304 / UNS S30400 |
| Еквивалентни стандарти | EN 10216-5 1.4301, DIN X5CrNi18-10, JIS G3459 SUS304 |
| Външен диаметър (OD) | 5 мм – 114,3 мм |
| Дебелина на стената (WT) | 0,3 мм – 6 мм |
| Дължина | 6/12 м, по поръчка |
| Повърхностна обработка | Bright Annealed |
| Производствен процес | Студено{0}}валцувани/студено{1}}теглени |
| Състояние | Разтвор-закален |

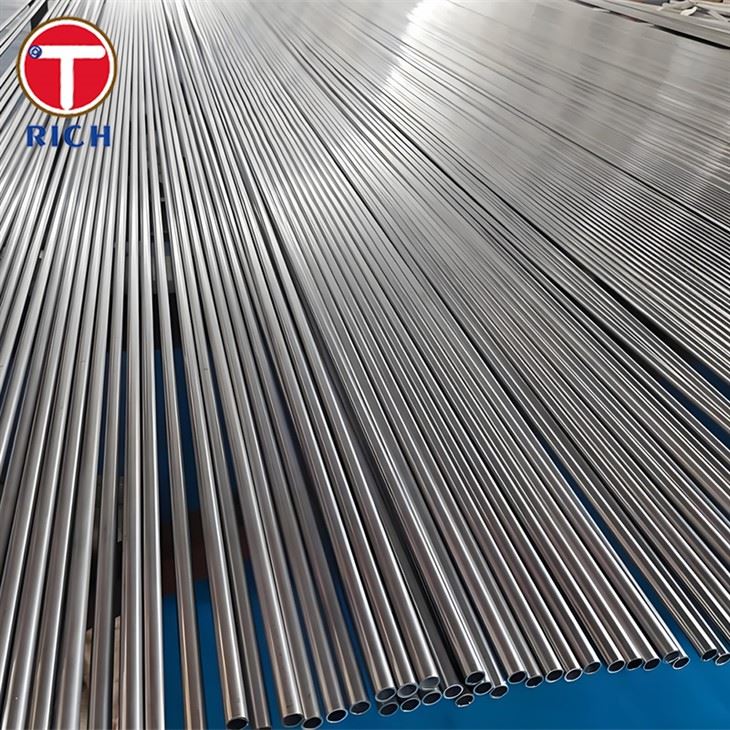

ASTM A269 304 безшевна прецизна тръба от неръждаема стомана е произведена в строго съответствие със стандарта ASTM A269; в отгрято състояние, той проявява якост на опън от най-малко 515 МРа и граница на провлачване от най-малко 205 МРа. Неговото референтно работно налягане може да достигне приблизително 20 MPa-превишавайки далеч типичния работен диапазон от 0,1–0,5 MPa на системите за течно охлаждане на електрически превозни средства-като по този начин осигурява значителна граница на безопасност.
Аустенитната неръждаема стомана клас 304 демонстрира отлична съвместимост с охлаждащи течности от етилен гликол-вода, дейонизирана вода, охлаждащи течности с ниска-проводимост и обикновени добавки в охладителната система, ефективно устоявайки както на вътрешната корозия на охлаждащата течност, така и на външното излагане на пръскане с пътна сол и влага.
За разлика от найлоновите тръби PA12, тръбите от неръждаема стомана 304 не се влияят от високо-температурно стареене, поддържат стабилност на размерите и не показват влошаване на дългосрочната-устойчивост на налягане, което ги прави идеални за високи-температури, високо-надеждни вериги, като тези, открити в батерии и електрически задвижващи модули.
Персонализирани услуги
- Прецизно рязане по дължина: Прецизно рязане, извършено по чертежи на клиента, с допустими отклонения на дължината, контролирани в рамките на ±0,5 mm; перпендикулярността на лицето на рязане и височината на резеца се контролират, за да отговарят на OEM стандартите за автомобили.
- Оформяне на края: Услугите включват развалцоване, нагъване, издуване, набраздяване, фланцоване, кримпване и формоване на гофри, съвместими с фитинги за бързо-свързване, фитинги за кримпване и конструкции за уплътняване на О-пръстени.
- CNC прецизно огъване на тръби: Възможност за много-ъгълно, много-равнинно 3D огъване; минималният радиус на огъване обикновено е 1,5 × OD, с гарантиран контрол върху заоблеността на вътрешния диаметър и деформацията на напречното сечение след огъване.
- Повърхностна обработка: Опциите включват ярко отгряване (BA), ецване и пасивиране (AP) и електрополиране (EP), както и вътрешно ултразвуково почистване и продухване с азот.
Химичен състав
| елемент | въглерод | Манган | Фосфор | Сяра | Силиций | хром | никел |
| Състав (%) | 0,08 макс | 2,00 макс | 0,045 макс | 0,03 макс | 1,00 макс | 18.0–20.0 | 8.0–10.5 |
Механични свойства
| Собственост | Якост на опън | Сила на провлачване | Удължение | твърдост |
| Стойност | 520–750 MPa | По-голямо или равно на 205 MPa | По-голямо или равно на 40% | По-малко или равно на 95 |
Физически свойства
| Свойства | Плътност | Точка на топене | Топлопроводимост | Специфичен топлинен капацитет |
| Ценности | 8,0 g/cm³ | 1400 - 1450 степен | 16.2 W/m·K | 500 J/kg·K |
Възможни алтернативни оценки
- За приложения, където се изискват заварени фитинги или скоби в краищата на тръбопроводите, TP304L е подходящ избор, тъй като минимизира риска от междукристална корозия след заваряване или високо-температурна обработка.
- За нови енергийни превозни средства, работещи в изключително студена, силно влажна или крайбрежна среда, се препоръчва 316L, тъй като предлага значително по-добра устойчивост на корозия в сравнение с 304 неръждаема стомана.
- За компоненти, разположени в близост до високо-температурните зони на електрическите задвижващи системи, високо-температурната страна на термопомпените системи или бързо-зареждащите се охлаждащи вериги, TP321 е опция; поддържа дългосрочна-работа при температури, надвишаващи приблизително 450 градуса, въпреки че е с по-висока цена.
Области на приложение
ASTM A269 304 безшевна прецизна тръба от неръждаема стомана е специално пригодена за приложения за управление на топлината в нови енергийни превозни средства, със следните конкретни случаи на употреба:
- Системи за термично управление на батерията на EV (BTMS)
- Плочи за охлаждане на батерията и тръбопроводи за охлаждащата течност
- Вериги за охлаждане на електродвигатели
- Инвертор и охлаждане на силова електроника
- Термопомпени и ОВК хладилни системи
- Топлинно управление на автомобила с горивни клетки
- Автомобилни топлообменни възли
Покажи продукти
Оборудване за тестване
Фабрично оборудване
Оборудване за ецване
Оборудване за полиране
Оборудване за студено изтегляне
Продуктов пакет
ЧЗВ
Въпрос: Могат ли тръбите да издържат на корозия от охлаждащи течности, използвани в нови енергийни превозни средства?
О: Да, абсолютно. Стандартната аустенитна неръждаема стомана 304 предлага дълготрайна-устойчивост на основните автомобилни охлаждащи течности като етиленгликол и пропиленгликол. Тестването не показа корозия или образуване на котлен камък след 5000 часа солен спрей и потапяне в охлаждаща течност, което го прави подходящ за дългосрочна -автомобилна употреба.
Въпрос: Какво ниво на грапавост на вътрешната повърхност може да се постигне?
О: За ярко{0}}закалени тръби грапавостта на вътрешната повърхност може да се контролира при Ra по-малко или равно на 0,8 μm; електрополирането му позволява да достигне Ra по-малко или равно на 0,4 μm. За системи за охлаждане на батерии, които изискват нисък брой частици и минимална повърхностна адхезия, препоръчваме електрополиране (EP), комбинирано с ултразвуково почистване.
В: Продуктът поддържа ли вторична обработка, като огъване и разваляне?
A: Да. Тръбата се отличава с отлични свойства на здравина и удължение, което позволява прецизно огъване, разгъване, нагъване и фланциране без напукване или деформация. Тръби с индивидуална- форма могат да бъдат произведени, за да отговарят на специфични изисквания и да пасват на различни конфигурации на автомобилни инсталации.
